Arıza kodları ve makina çalışma değerleri.
Cat ET ile erişilen ECM'nin aktif ve kayıtlı arıza bilgileri, çalışma değerleri ve desteklenen servis fonksiyonları incelenir. Birden fazla ECM bulunan makinada doğru veri hattı ve modül seçimi gerekir.

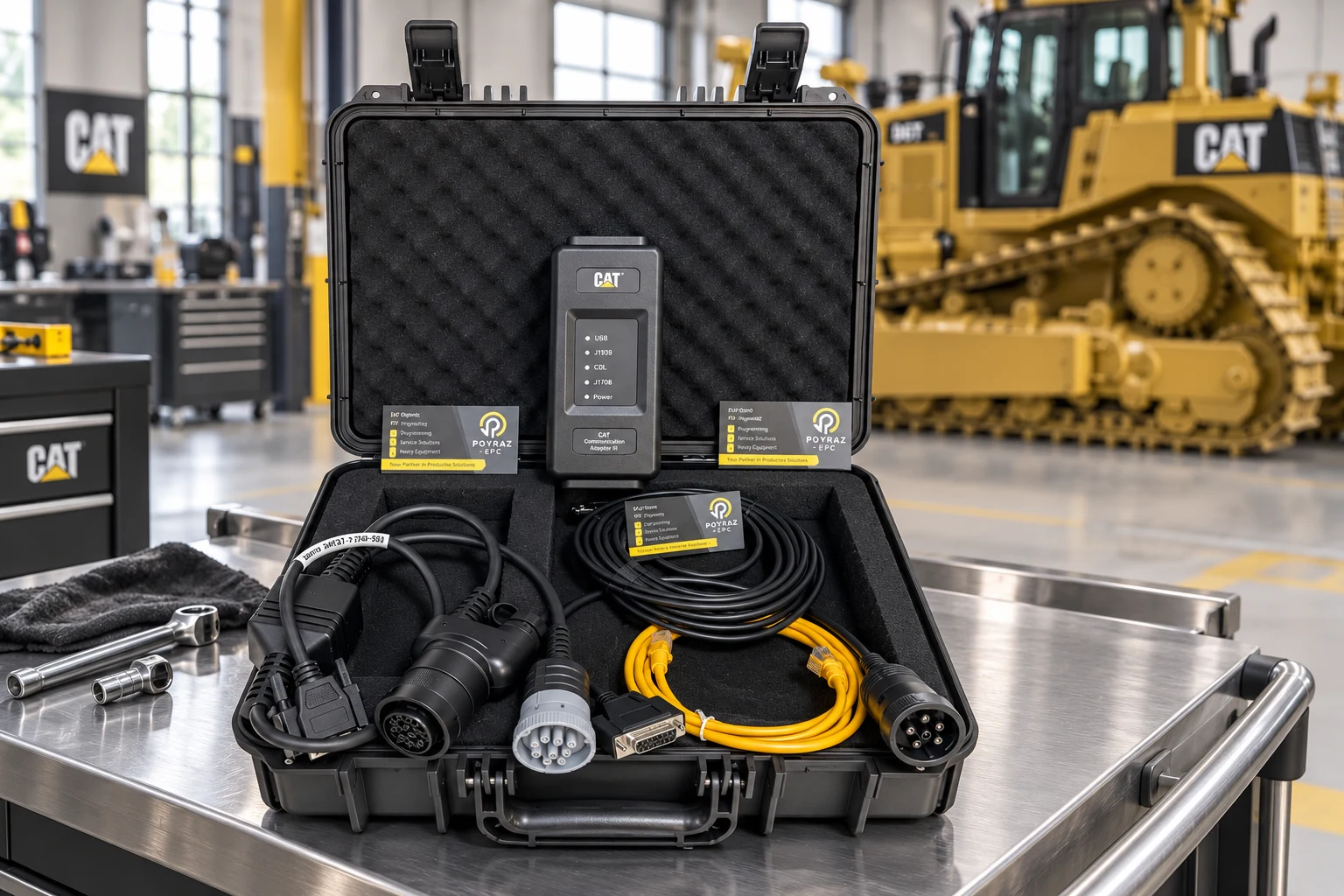

Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Caterpillar / Diagnostik cihaz

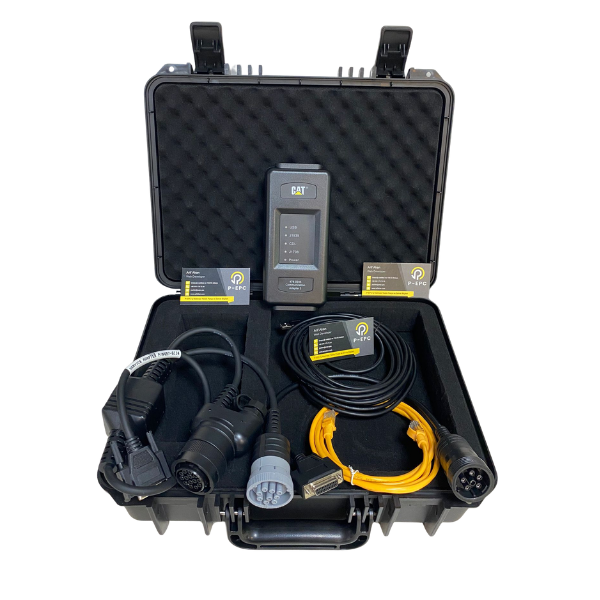

Caterpillar diagnostik seti
Caterpillar motor ve makina teşhisi için Cat ET bağlantı seti. Arayüz, servis kablosu ve yazılımı çalışma grubunuza göre birlikte belirleyin.
Hangi markalar için?
- Caterpillar
Cat ET'nin desteklediği elektronik motor ve makina kontrol üniteleri için. Model, seri numarası, ECM ve bağlantı kablosu birlikte seçilir; mekanik motorlar bu kapsamda değildir.
Gerekli yazılımCat Electronic Technician (ET) + uyumlu iletişim adaptörü sürücüsü
- Ürün grubu
- Diagnostik cihaz
- Marka / ürün ailesi
- Caterpillar
- Seçim için gerekli bilgi
- Servis verilen model ve üretim yılı
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Cat motorları ve makina kontrol sistemleri.
Elektronik motor veya makina kontrol ünitenizi aşağıdaki gruplarla eşleştirin. Hangi test ve kalibrasyonun açıldığı, Cat ET uygulaması ve bağlı ECM'ye göre değişir.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Caterpillar D6T / D6T WH | Cat ET · Motor ve erişilebilir makina ECM'leri | Üretici dokümanında Cat ET servis bağlantısı belirtilir. Uygun CAT Data Link / CAN adaptörü ve 9/14-pin servis kablosu seçilir; seri numarasına göre modül ve işlem kapsamı değişir. |
| Caterpillar C3.4B elektronik motor | Cat ET · Motor teşhisi | Üretici servis talimatındaki CA3 / 457-6114 bağlantısı. Arıza bilgileri ve desteklenen motor testleri; kalibrasyon ve programlama için uygun lisans/erişim gerekir. |
| Caterpillar C7.1 Tier4F jeneratör uygulaması | Cat ET · İlgili motor ECM'si | Üretici teknik çiziminde Cat ET servis konnektörü bulunur. Uygun servis kablosu ve ECM projesiyle; jeneratörün tüm pano kontrol fonksiyonları bu motor kapsamından çıkarılmaz. |
| Diğer Cat elektronik motorlu iş makinaları | Cat ET · Yazılımın tanıdığı motor/makina ECM'leri | Ekskavatör, yükleyici ve greyder gibi gruplarda seri numarası ve ECM uygulamasıyla kapsam seçilir. Genel makina grubu bütün model yıllarının listesi değildir; doğru CDL/CAN bağlantısı gerekir. |
| Diğer markalarda kullanılan Cat elektronik motorlar | Cat ET · Cat motor ECM'si | Motor etiketi ve seri numarasıyla doğru uygulama seçilir; makina üzerindeki servis soketine uygun kablo gerekir. Diğer markanın hidrolik/şanzıman/gövde kontrolü dahil sayılmaz. |
| 9-pin / 14-pin servis soketli Cat makina | Communication Adapter 3 · CAT Data Link / CAN | CA3 için üretici referansı 457-6114 data-link kablosu iki soket tipini kapsar; bilgisayar USB referansı 370-4617. Satılan arayüz ve kablo nesliyle uyum kontrol edilir. |
Liste model ve sistem örneklerini gösterir. Arıza tespiti, komponent testleri, kalibrasyon ve ECM programlama ayrı işlemlerdir. Yazılım lisansı/erişim ve makina seri numarası işlemlerin kapsamını belirler.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
Cat ET, arayüz sürücüsü ve makina/ECM'ye uygun bağlantı gerekir. Kalibrasyon ve programlama yazılım/erişim koşullarına bağlıdır.

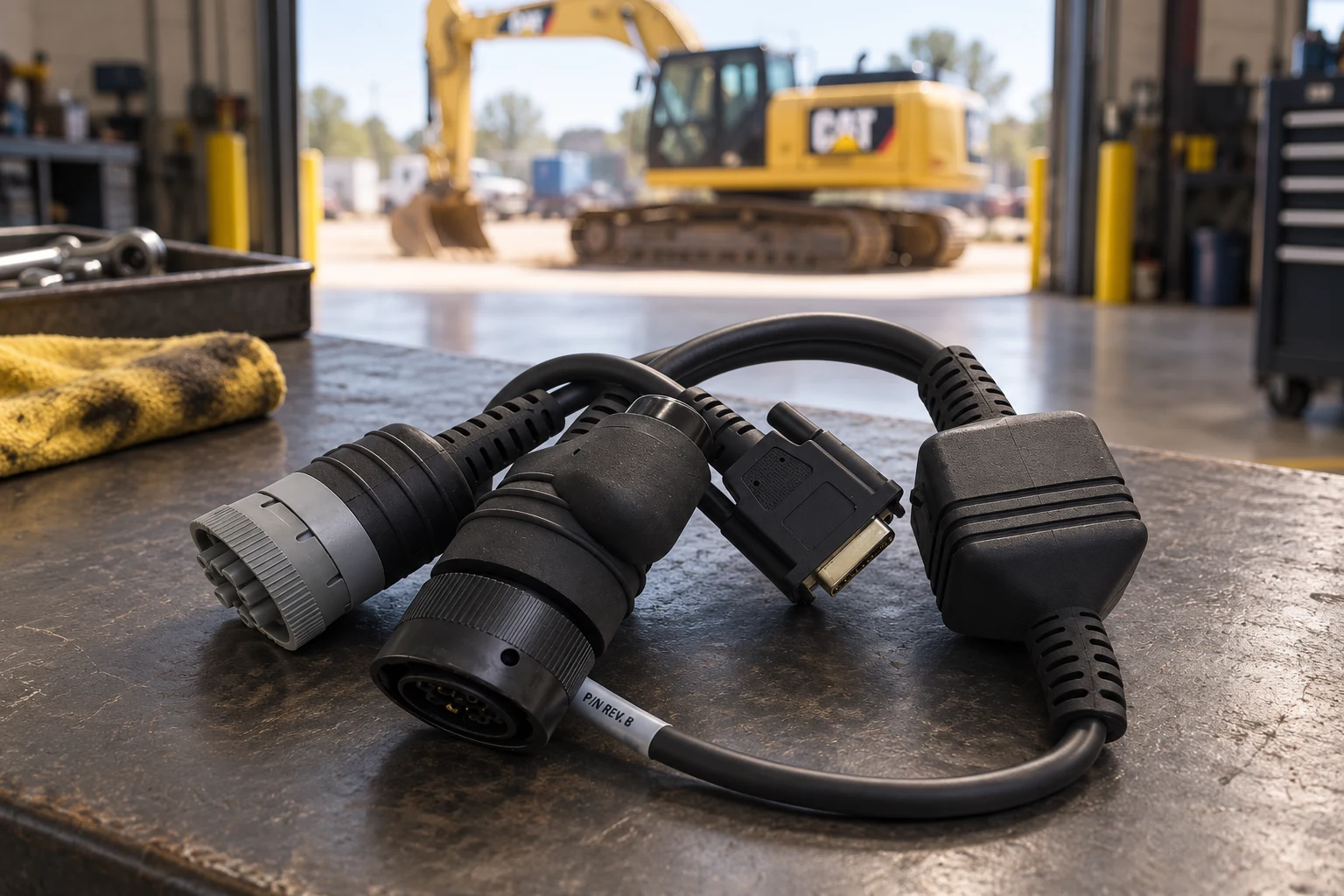

9-pin ve 14-pin bağlantısı.
Communication Adapter 3 üretici dokümanındaki 457-6114 data-link kablosu 9-pin ve 14-pin Cat servis portları içindir. 370-4617 bilgisayar USB kablosudur. Bunlar CA3 referanslarıdır; görsel olarak benzer bütün kablolar eşdeğer kabul edilmez.
Motor teşhisi ile makina teşhisi.
Caterpillar motor taşıyan başka bir markada Cat ET motor ECM'siyle kullanılabilir. Makinanın diğer kontrol üniteleri farklı olabilir. Cat makinada da hangi ECM'lerin görünür olduğu seri numarası, donanım ve ET sürümüne göre değişir.
Test, kalibrasyon ve programlama.
Her ECM aynı servis işlemlerini sunmaz. Bir teşhis bağlantısının çalışması programlama yetkisinin bulunduğunu göstermez. Yazılım, lisans ve ilgili işlem erişimini cihaz seçiminde birlikte değerlendirelim.
Perkins uygulaması ayrı yazılımdır.
Perkins elektronik motorlarında EST kullanılır. Cat ET ile Perkins EST aynı uygulama değildir; bu setin arayüz nesli EST tarafından destekleniyorsa uygun motor kablosuyla ayrıca değerlendirilebilir. Genel Caterpillar marka listesine Perkins'in bütün motorları eklenmez.
Bu setin ekipman seçimi
Bu kayıt ayrı bağlantı seti seçeneğidir. Fotoğraf, kablo kimliğinin ve teslim edilen adetlerin tek başına kanıtı değildir; arayüz nesli ve ihtiyaç duyduğunuz servis kabloları birlikte seçilir. Diğer setin orijinallik veya paket iddiası bu ürüne taşınmaz.
Sık sorulan sorular
Bütün Caterpillar modellerine bağlanır mı?
Elektronik kontrol ünitesi, ET uygulaması ve veri hattı uyumlu olmalıdır. Makina modeli ve seri numarasıyla hangi ECM ve işlemlerin desteklendiği belirlenir; bütün yıllar için koşulsuz destek sözü verilmez.
9-pin ve 14-pin için hangi kablo gerekir?
CA3 üretici referansı 457-6114 iki servis soket tipini kapsayan data-link kablosudur; bilgisayar tarafında 370-4617 USB kablosu bulunur. Setinizin arayüz ve kablo nesliyle eşleştirilir.
Yazılım ve bilgisayar sete dahil mi?
Cat ET lisansı, bilgisayar ve kablo kalemleri teslimat kapsamından ayrı değerlendirilir. Gereken ekipmanı ve siparişte dahil olan kalemleri birlikte netleştirelim.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün
- Caterpillar diagnostik seti
- Yazılım
- Cat Electronic Technician (ET)
- Bağlantı
- Arayüz nesline uygun USB + servis kablosu
- Servis soketi
- Modeline göre 9-pin / 14-pin
- Kapsam
- ET'nin tanıdığı motor ve makina ECM'leri
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Paket ve yazılım kapsamı
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
- Cihaz ve bağlantı kabloları
- Yazılım, sürüm ve lisans kapsamı
- Bilgisayar ve işletim sistemi gereksinimleri
- Kurulum ve kullanım desteğinin kapsamı
SERVİS KAPSAMINIZA UYGUN MU?
Servis kapsamınızı
birlikte değerlendirelim.
Hizmet verdiğiniz markaları, modelleri ve yapmak istediğiniz işlemleri paylaşın. Mevcut ekipmanınıza göre cihaz, yazılım ve bağlantı ihtiyacını birlikte belirleyelim.
Caterpillar diagnostik setiSatıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
Cihaz ve bağlantı ilişkisi
Cihazınız için bağlantı seçenekleri.
Bağlantı seçenekleri ürün açıklamalarındaki model, cihaz ucu ve servis soketi koşullarına göre seçilir. Her varyantta aynı kablo gerekmez.
