Makina teşhisi ve motor teşhisi ayrı değerlendirilmeli.
Makina kontrol sistemleri ve motor için farklı bağlantı ekipmanı gerekebilir. Makina üzerinde iletişim kurulması, motorun bütün servis işlemlerinin açıldığı anlamına gelmez.

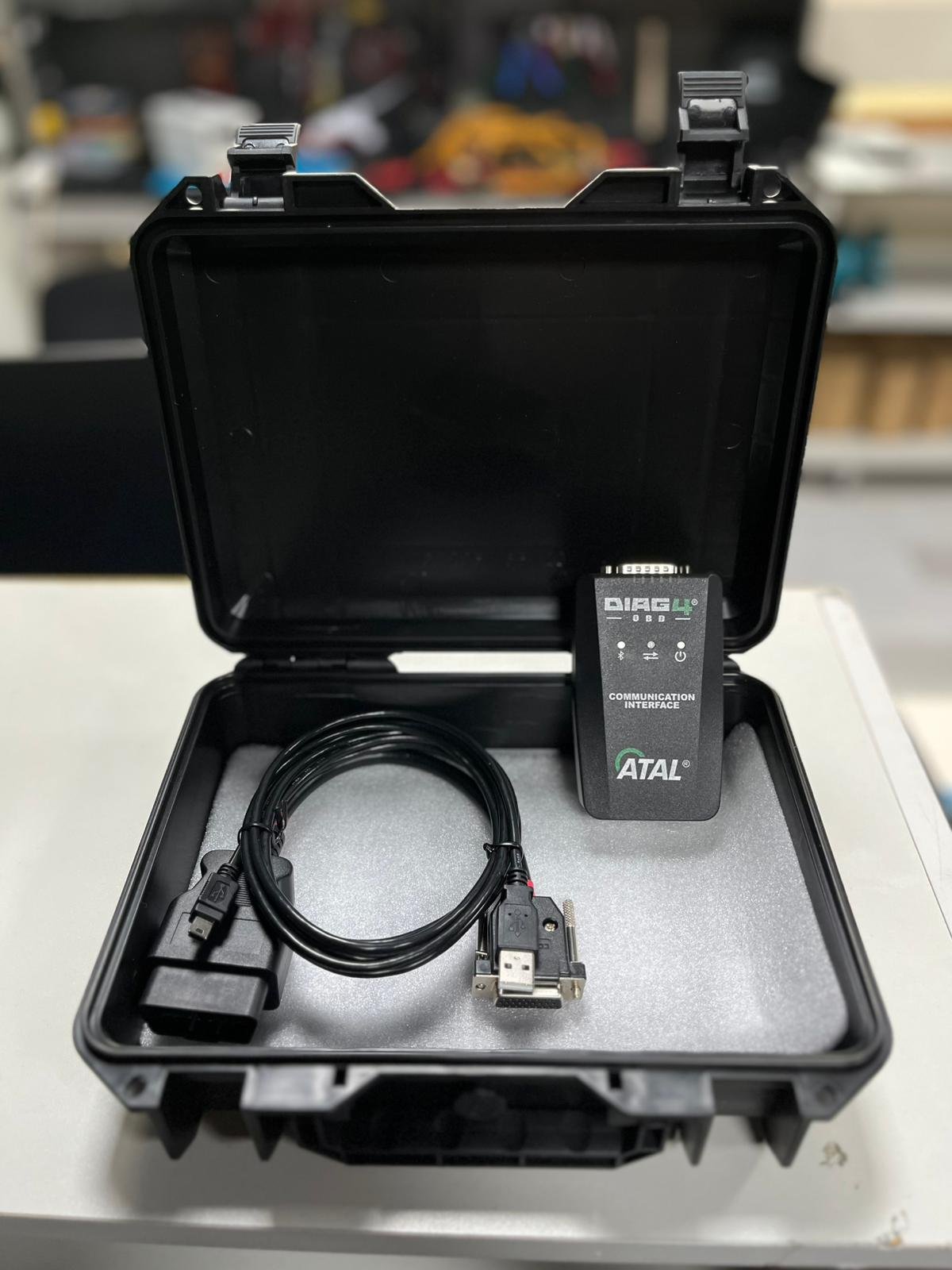

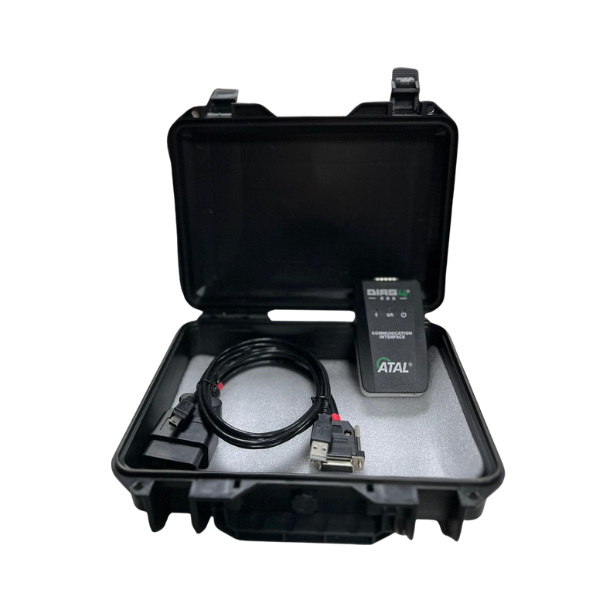

Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Manitou / Diagnostik cihaz
Manitou Diag 4
Manitou MT, MLT, MRT ve MHT teleskopik grupları ile desteklenen forklift ve özel makina serileri için diagnostik arayüz. OpenPAD veya iV ile arıza kodlarını ve canlı çalışma verilerini inceleyin.
Hangi markalar için?
- Manitou
MT / MLT / MRT / MHT teleskopik grupları; MLA / MVT, MI / M / MSI forkliftler ve TMT uygulamaları. Yazılım ve makina nesline göre kapsam değişir.
Gerekli yazılımManitou iV / PAD · Cihaz ve makina nesline göre
- Ürün grubu
- Diagnostik cihaz
- Marka / ürün ailesi
- Manitou
- Seçim için gerekli bilgi
- Servis verilen model ve üretim yılı
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Manitou model grupları ve gereken bağlantılar.
Modelinizi, servis yazılımını ve bağlantı gereksinimini birlikte bulun. OpenPAD ile iV farklı makina nesillerini kapsar; makina teşhisi ve motor teşhisi ayrı değerlendirilir.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| MT 625 H / MT 625 HA / MLT 625 | VCI 895986 · Manitou OBD 947201 | VCI parça numarasıyla eşleşme gerekir. ST3B motor teşhisi için ayrıca EDL seti 894942 gerekir. |
| MT 1435 / 1440 / 1840 EASY 75D ST3B S1 | Manitou PAD / VCI · Makina teşhisi | VCI 895986 ile Manitou OBD diagnostik kablosu 947201. İlgili ST3B motor uygulamasında motor teşhisi için ayrı EDL adaptasyon seti 894942 bulunur. |
| MT 420 H 49K ST3A S1 / MT 425 H TI 49K ST3A S1 | Manitou PAD / VCI · Makina teşhisi | VCI 895986 ile OBD kablosu 947201. Kılavuzda eski bağlantılar için 947204 legacy kablosu ve ayrı motor bağlantısı için 894942 EDL seti de yer alır; setler birbirinin yerine geçmez. |
| MLT 634 120 LSU / MLT 735 100–120 LSU · ilgili PS varyantları | VCI 895986 · OBD 947201 | İlgili makina nesli için VCI ve kablo eşleşmesi kontrol edilir. Farklı MLT nesilleri ve motor kapsamı ayrıca değerlendirilir. |
| MRT 3255 / 3050 Privilege · MRT 18–25 Privilege / Privilege+ | Plug & Diag OpenPAD · Döner teleskopik grubu | Diag 4 için USB + Manitou uyumlu OBD diagnostik bağlantısı. Eski soketlerde legacy adaptör gerekebilir; bu grubun her varyantı için tek bir kablo parça numarası verilmez. |
| MHT 790 / 1490 / 10130 · İlgili ST4 MHT grupları | Plug & Diag OpenPAD · Ağır teleskopik grubu | USB + Manitou uyumlu OBD diagnostik bağlantısı. Motor teşhisi, motor üreticisinin yazılımı ve ayrı adaptör gerektirebilir; makina bağlantısı bütün motor işlemlerini açmaz. |
| MLA 6 120 LSU · MVT 6–9 grubu | Plug & Diag OpenPAD · İlgili makina nesilleri | USB + Manitou diagnostik kablosu; OBD veya eski sokete uygun legacy bağlantı seçilir. Serinin tamamı için tek kablo parça numarası varsayılmaz. |
| MI 60–70H · M / MSI forklift grupları | Plug & Diag OpenPAD · Desteklenen forklift projeleri | USB + Manitou servis soketine uygun diagnostik kablo/adaptör. Makina ve motor sistemleri ayrı seçilir; bütün MI/M/MSI yılları tek kapsam değildir. |
| TMT · ML 400 | Plug & Diag OpenPAD · Araç üstü forklift / yükleyici grubu | USB + modelin Manitou servis soketine uygun OBD veya legacy diagnostik bağlantısı. Proje nesli ve yapılacak işlem kapsamı değişebilir. |
Seri listesi, doğru OpenPAD/iV uygulaması ve makina bağlantısıyla değerlendirilir. Sayısal kablo referansları yalnız belirtilen model/VCI örnekleri içindir; tüm Manitou serilerine genellenmez. Yazılım lisansı ve bu ekipmanların paket kapsamı ayrıca seçilir.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
Manitou iV / PAD servis ortamı; cihaz nesli, yazılım sürümü, lisans ve kablolarla birlikte kontrol edilir. Makina teşhisi ve motor teşhisi farklı ekipman gerektirebilir.
Çalıştığınız makinaya göre set seçimi.
Model, üretim yılı, motor ve yapmak istediğiniz işlemi paylaşın. Gerekli yazılım ve bağlantı ekipmanını birlikte belirleyelim.
OBD, legacy ve motor adaptörü ne işe yarar?
947201, belirtilen VCI/PAD neslinde Manitou OBD diagnostik kablosudur. 947204 eski tip makina bağlantıları için legacy kablosudur. 894942 ise bazı makina nesillerinde ayrı motor teşhisi için kullanılan EDL adaptasyon setidir. Motor seti, makina OBD kablosunun yerine geçen genel bir kablo değildir.
Sık sorulan sorular
Tek bağlantıyla makina ve motorun bütün işlemleri yapılır mı?
Her nesilde aynı değildir. Örneğin ilgili MT/MLT 625 neslinde ST3B motor teşhisi için ayrı EDL adaptasyon seti gerekir.
Diğer MT, MLT veya MRT modelleri de dahil mi?
Bu tablodaki örneklerden bütün serilerin desteği çıkarılamaz. Tam model, yıl, VCI kimliği, yazılım ve kablo üzerinden ayrıca değerlendirilir.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün / model
- Manitou Diag 4
- Kullanım grubu
- İş makinası
- Yazılım
- Manitou I.V — sürüm ve lisans kapsamı görüşülür.
- Uyumluluk kontrolü
- Marka, model, üretim yılı, yazılım ve yapılacak işlem
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Paket ve yazılım kapsamı
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
- Cihaz ve bağlantı kabloları
- Yazılım, sürüm ve lisans kapsamı
- Bilgisayar ve işletim sistemi gereksinimleri
- Kurulum ve kullanım desteğinin kapsamı
