Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Cummins / Diagnostik cihaz
Cummins elektronik motorları için INSITE bağlantısı. SANY ve Hyundai ekskavatörlerden BMC otobüslere, Cummins motorlu ağır vasıtalara kadar motor teşhisini tek arayüzle planlayın.
Diğer makina ve araç markalarındaki kapsam, Cummins elektronik motor taşıyan varyantların motor/ECM sistemidir. Aynı markanın farklı motorlarını veya tüm makina sistemlerini kapsamaz.
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Çalıştığınız marka ve modeli aşağıdan bulun. Motor seçeneği, motor kontrol ünitesi ve servis soketi bağlantıyı belirler; ardından gerekli kabloyu seçin.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| SANY SY235H · Cummins motorlu varyant | QSB6.7 Tier 4 Final · INSITE motor teşhisi | Kuzey Amerika varyantı. Arıza kodları, canlı değerler ve ECM'nin sunduğu testler; makina servis soketine uygun J1939 kablo/adaptör gerekir. Hidrolik kontrol sistemi bu kapsamda değildir. |
| SANY SY385C · Cummins motorlu varyant | QSL9 · INSITE motor teşhisi | Cummins QSL9 motorlu seçenek. Motor ECM'si ve makina üzerindeki sokete göre bağlantı seçilir; kabindeki konnektörü yalnız model adına bakarak 9-pin kabul etmeyin. |
| Hyundai HX300L / HX300NL · QSB6.7 varyantı | Cummins QSB6.7 · INSITE motor teşhisi | QSB6.7 motorlu üretim seçeneği için. Motor arıza bilgisi ve çalışma verileri; uygun makina bağlantısı gerekir. Diğer motor seçenekleri dahil değildir. |
| Hyundai HX300ANL · B6.7 varyantı | Cummins B6.7 Stage V · INSITE motor/son işlem sistemi | ECM ve kalibrasyonun sunduğu testler kullanılır. DPF/SCR servis işlemleri her kalibrasyonda aynı değildir; ilgili yazılım uygulaması ve makina soketine uygun kablo gerekir. |
| Komatsu WE2350 · Cummins motor seçeneği | Cummins QSK60 · INSITE motor teşhisi | Yalnız Cummins motorlu güç ünitesi. Motor kablosu ve ECM eşleşmesi gerekir. LINCS, elektrikli yürüyüş ve hidrolik sistemlerine erişim anlamına gelmez. |
| BMC Neocity 8,5 m VIP · Cummins motorlu dizel | Cummins B4.5 Euro 6 · INSITE motor teşhisi | B4.5 motorlu varyant. Araç servis soketi veya motor bağlantısına uygun adaptör gerekir. Otobüsün fren, şanzıman ve gövde elektroniklerini kapsamaz. |
| Freightliner Cascadia · X12 / X15 dizel seçenekler | Cummins motor ECM'si · INSITE | Cummins motorlu varyantlar. Kabin 9-pin ise uygun INLINE 6 kablosu; diğer soketlerde araç adaptörü gerekir. Yeni motor nesli ve 500 kbit/s bağlantılarda sürücü/arayüz eşleşmesi ayrıca kontrol edilir. |
| Freightliner 122SD / 114SD | Cummins motor seçeneği · motor teşhisi | Cummins'in 2022 model listesinde bulunan seçenekler. Gerçek araç motoru ve ECM üzerinden seçim; kabin soketiyle uyumlu bağlantı kablosu gerekir. |
| International LT / HX / LoneStar | Cummins motor seçeneği · INSITE | Cummins motorlu üretim seçenekleri; farklı motorları kapsamaz. Motor teşhisi için uygun araç bağlantısı ve sürücü kullanılır. |
| Kenworth T680 / T880 / W900 / W990 / C500 | Cummins motor seçeneği · INSITE | Cummins motor/ECM kapsamı. PACCAR motorlu varyantlar bu listeden çıkarılır; servis soketi ve veri yolu hızına uygun kablo seçilir. |
| Peterbilt 579 / 567 / 389 / 367 | Cummins motor seçeneği · INSITE | Cummins'in 2022 motor seçenekleri listesi. Yıl ve motor etiketiyle eşleştirilir; bütün model yılları için sabit kablo veya işlem garantisi değildir. |
| Volvo VNL 300 / 400 / 740 / 760 / 860; VNX 300 / 400 / 740 | Cummins motor seçeneği · INSITE | Kuzey Amerika Cummins motorlu seçenekler. Volvo D serisi motorlar için bu INSITE kapsamı geçerli değildir; araç servis soketine uygun kablo gerekir. |
| Western Star 4700 / 4900 / 49X / 6900 | Cummins motor seçeneği · INSITE | Cummins'in 2022 listesinde bulunan motor seçenekleri. Motor ECM'si ve yazılım eşleşmesiyle; Detroit motorlu varyantlar dahil değildir. |
| Diğer Cummins elektronik motorlu makina ve araçlar | INSITE'ın tanıdığı Cummins ECM uygulaması | Liste örnek modellerdir. Cummins motor etiketi/ESN, ECM, veri yolu ve servis soketiyle kapsam belirlenir. Mekanik, elektronik kontrol ünitesiz motorlarda ECM teşhisi yapılamaz. |
Makina üreticisinin Cummins motor belirtmesi motor bağlantısı için dayanak sağlar; her makina/ECM/kablo kombinasyonunun sahada denenmiş olduğu anlamına gelmez. İşlemler INSITE sürümü, lisans ve ECM kalibrasyonuna bağlıdır.
İşlem ve kullanım kapsamı
Cummins INSITE'ın INLINE 6 ile uyumlu eski sürümü ve cihaz sürücüsü gerekir. INSITE 10, INLINE 6'yı desteklemez. Cummins, INSITE 9.3 desteğinin Mart 2027'de sona ereceğini duyurmuştur. Motor testleri ve kalibrasyon erişimi ECM uygulaması, yazılım sürümü ve lisansa bağlıdır.
INLINE 6 eski nesil bir arayüzdür. Cummins'in 2026 duyurusuna göre INSITE 10 bu cihazla iletişim kurmaz; INSITE 9.3 için resmi destek Mart 2027'de sona erer. Mevcut eski yazılım ortamında kullanılacak motor/ECM uygulaması ayrıca eşleştirilir. En yeni INSITE sürümüyle çalışacağı varsayımıyla cihaz seçmeyin.

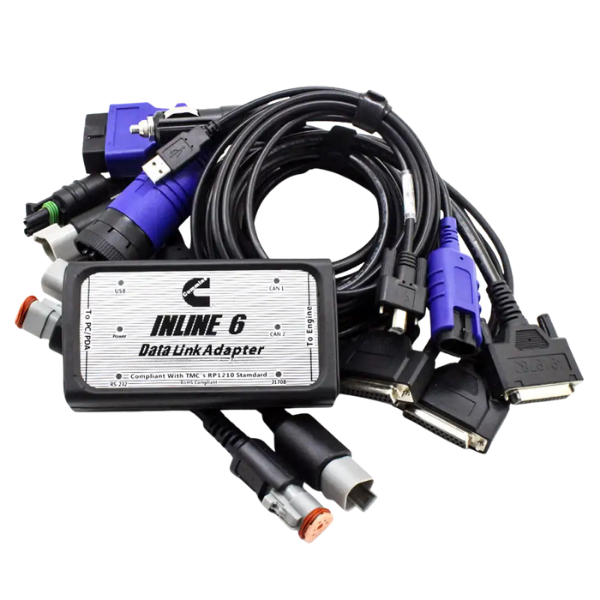

INLINE 6, bilgisayar ile Cummins motor kontrol ünitesi arasındaki arayüzdür. SANY, Hyundai, Komatsu, BMC ve ağır vasıta örneklerinde ortak nokta Cummins elektronik motordur. Makinanın diğer kontrol üniteleri ayrı yazılım ve bağlantı isteyebilir.
INSITE ile motor arıza bilgileri okunabilir ve silinebilir, çalışma verileri incelenebilir; motorun sunduğu teşhis testleri ve parametreler kullanılabilir. Kalibrasyon işlemleri uygun Pro lisansı ve yetkili erişim gerektirir; desteklenen testler bağlı ECM'ye göre değişir.
9-pin Deutsch servis soketinde 4919780; 6-pin Deutsch soketinde 3165160 bağlantı kablosu kullanılır. Bilgisayar USB bağlantısı 2892176 kablosudur. Bunlar INLINE 6 referanslarıdır; farklı bir cihazın benzer görünen kablosu doğrudan eşdeğer sayılmaz.
3165141, DB25 tarafını 2-pin Weather-Pack ve 3-pin Deutsch bağlantılarına taşır. 4919797 farklı 3-pin Deutsch / 2-pin Weather-Pack düzenidir. 3163096 omurga ve 3163597 yön değiştirme adaptörleri gereken bağlantıda seçilir. Bu kablolar bir markanın bütün modellerine topluca atanmaz; motor soketine göre seçilir.
Bağlantı için INLINE 6, doğru motor/araç kablosu, bilgisayar bağlantısı, sürücü ve uygun INSITE lisansı birlikte gerekir. Burada listelenen kablo referansları teknik ihtiyaçları anlatır; bütün kalemlerin satış setinde bulunduğu anlamına gelmez. Siparişte teslimat kalemleri birlikte netleştirilir.
Çalıştığınız makina ve motor grubuna göre yazılım ve kablo seçimini birlikte yapalım. Kurulum ve motor teşhisinde kullanım sorularınız için POYRAZ EPC teknik destek ekibine ulaşabilirsiniz.
INSITE 10, INLINE 6'yı desteklemez. Uyumlu eski INSITE sürümü gerekir; Cummins'in duyurusunda INSITE 9.3 resmi desteğinin Mart 2027'de sona ereceği belirtilir. Yeni motor/ECM ve güncel yazılım ihtiyacında daha yeni bir arayüz değerlendirilmelidir.
Motor elektronik kontrol üniteli olmalı; INSITE uygulaması, INLINE 6 sürücüsü ve veri yolu bağlantısı uyumlu olmalıdır. Makina markası tek başına sınır değildir, ancak yeni ECM nesilleri ve farklı bağlantılar ayrıca kontrol edilir.
INSITE motor/ECM kapsamını sağlar. Hidrolik, fren, şanzıman veya gövde kontrol ünitesi için ayrı uygulama ve arayüz koşulları bulunabilir; motor bağlantısından bütün makina desteği çıkarılmaz.
9-pin Deutsch için 4919780, 6-pin Deutsch için 3165160; motor üzerindeki bağlantılar için sokete göre 3165141 veya 4919797 değerlendirilir. Araç/model ve soket tipiyle doğru bağlantı seçilir.
Bu INLINE 6 ürünü USB veya RS-232 üzerinden bilgisayara bağlanır. INLINE 7/8 ve Mini modellerinin kablosuz özellikleri bu ürüne ait değildir.
Hayır. Kalibrasyon erişimi, INSITE lisansı ve ECM uygulamasına bağlıdır. DPF/SCR ve diğer motor testleri ancak ilgili ECM ve kalibrasyon tarafından sunuluyorsa kullanılabilir.
Teknik çerçeve
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
