Caterpillar diagnostik seti (orijinal) (bu sayfa)

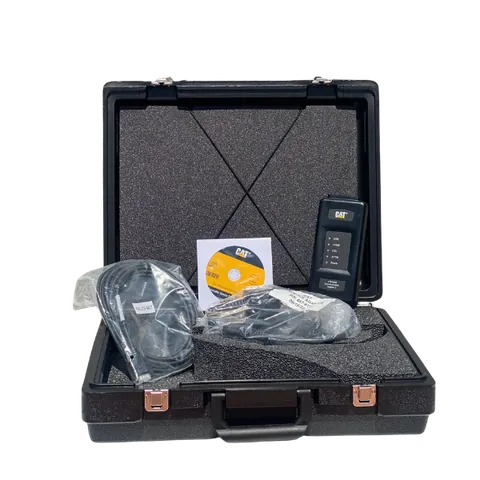

Orijinal Caterpillar seti. Caterpillar üretimi Communication Adapter 3 (CA3) arayüzü. Arayüz etiketi, seri numarası ve dahil kablo kalemleri teklifte kalem kalem yazılır.

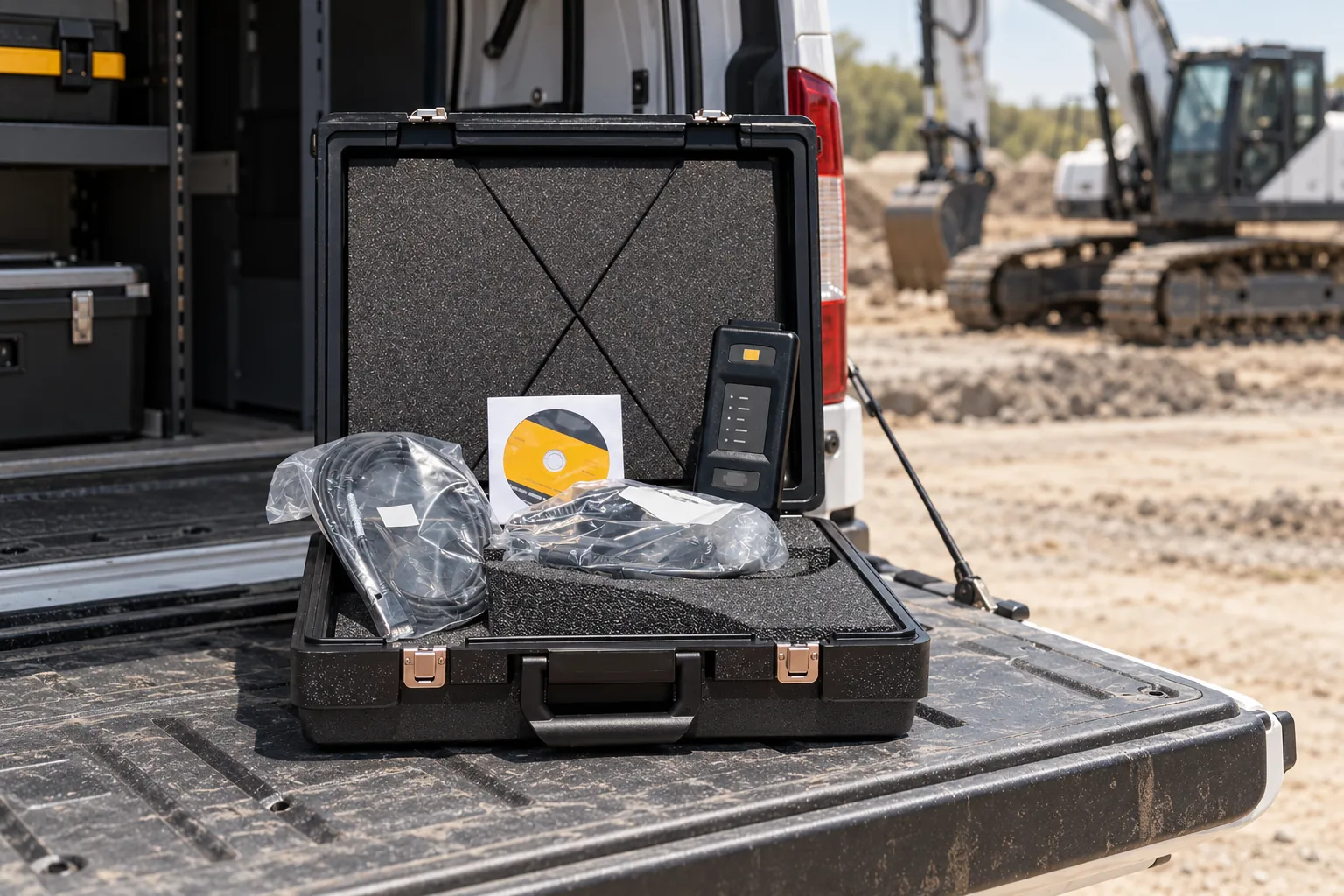

Temsili tanıtım görseli · Ürün fotoğrafları galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Caterpillar / Diagnostik cihaz
Caterpillar diagnostik seti (orijinal)
Cat ET ile Caterpillar elektronik motor ve makina kontrol ünitelerine erişim için diagnostik set. D6T ve Cat motor uygulamalarından başlayarak doğru ECM ve bağlantı kapsamını seçin.
Hangi markalar için?
- Caterpillar
Cat ET'nin desteklediği elektronik motor ve makina kontrol üniteleri için. Model, seri numarası, ECM ve bağlantı kablosu birlikte seçilir; kapsam elektronik kontrollü motorlardır.
Gerekli yazılımCat Electronic Technician (ET) + uyumlu iletişim adaptörü sürücüsü
- Ürün grubu
- Diagnostik cihaz
- Marka / ürün ailesi
- Caterpillar
- Seçim için gerekli bilgi
- Servis verilen model ve üretim yılı
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Cat motorları ve makina kontrol sistemleri.
Elektronik motor veya makina kontrol ünitenizi aşağıdaki gruplarla eşleştirin. Hangi test ve kalibrasyonun açıldığı, Cat ET uygulaması ve bağlı ECM'ye göre değişir.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Caterpillar D6T / D6T WH | Cat ET · Motor ve erişilebilir makina ECM'leri | Üretici dokümanında Cat ET servis bağlantısı belirtilir. Uygun CAT Data Link / CAN adaptörü ve 9/14-pin servis kablosu seçilir; seri numarasına göre modül ve işlem kapsamı değişir. |
| Caterpillar C3.4B elektronik motor | Cat ET · Motor teşhisi | Üretici servis talimatındaki CA3 / 457-6114 bağlantısı. Arıza bilgileri ve desteklenen motor testleri; kalibrasyon ve programlama için uygun lisans/erişim gerekir. |
| Caterpillar C7.1 Tier4F jeneratör uygulaması | Cat ET · İlgili motor ECM'si | Üretici teknik çiziminde Cat ET servis konnektörü bulunur. Uygun servis kablosu ve ECM projesiyle; jeneratörün tüm pano kontrol fonksiyonları bu motor kapsamından çıkarılmaz. |
| Diğer Cat elektronik motorlu iş makinaları | Cat ET · Yazılımın tanıdığı motor/makina ECM'leri | Ekskavatör, yükleyici ve greyder gibi gruplarda seri numarası ve ECM uygulamasıyla kapsam seçilir. Genel makina grubu örnek niteliğindedir; model yılı ve doğru CDL/CAN bağlantısı ayrıca eşleştirilir. |
| Diğer markalarda kullanılan Cat elektronik motorlar | Cat ET · Cat motor ECM'si | Motor etiketi ve seri numarasıyla doğru uygulama seçilir; makina üzerindeki servis soketine uygun kablo gerekir. Diğer markanın hidrolik/şanzıman/gövde kontrolü bu kapsamın dışında kalır. |
| 9-pin / 14-pin servis soketli Cat makina | Communication Adapter 3 · CAT Data Link / CAN | CA3 için üretici referansı 457-6114 data-link kablosu iki soket tipini kapsar; bilgisayar USB referansı 370-4617. Satılan arayüz ve kablo nesliyle uyum kontrol edilir. |
Liste model ve sistem örneklerini gösterir. Arıza tespiti, komponent testleri, kalibrasyon ve ECM programlama ayrı işlemlerdir. Yazılım lisansı/erişim ve makina seri numarası işlemlerin kapsamını belirler.
Seçenekleri karşılaştırın
İki Caterpillar seçeneği
İki seçenek de Cat Electronic Technician (ET) yazılımıyla kullanılır: biri Caterpillar üretimi CA3 arayüzlü orijinal set, diğeri CA3 uyumlu bağlantı seti. Servis kapsamınıza uygun olanı birlikte belirleriz.
Caterpillar uyumlu diagnostik bağlantı seti
CA3 uyumlu bağlantı seti. Caterpillar dışı üretim, CA3 ile uyumlu arayüz. Arayüz nesli ve servis kabloları makinalarınıza göre seçilir; paket içeriği teklifte kalem kalem yazılır.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
Cat ET, arayüz sürücüsü ve makina/ECM'ye uygun bağlantı gerekir. Kalibrasyon ve programlama yazılım/erişim koşullarına bağlıdır.
Orijinal Caterpillar arayüzü.
Bu sette Caterpillar üretimi Communication Adapter 3 (CA3) arayüzü bulunur. Sayfadaki 457-6114 data-link ve 370-4617 USB kablo referansları bu arayüzün üretici dokümanlarından alınmıştır. Arayüz etiketi, seri numarası ve dahil kablo kalemleri teklifte kalem kalem yazılır.
Arıza kodları ve makina çalışma değerleri.
Cat ET ile erişilen ECM'nin aktif ve kayıtlı arıza bilgileri, çalışma değerleri ve desteklenen servis fonksiyonları incelenir. Birden fazla ECM bulunan makinada doğru veri hattı ve modül seçimi gerekir.
9-pin ve 14-pin bağlantısı.
Communication Adapter 3 üretici dokümanındaki 457-6114 data-link kablosu 9-pin ve 14-pin Cat servis portları içindir. 370-4617 bilgisayar USB kablosudur. Bunlar CA3 referanslarıdır; kablo, referans numarası ve pin düzeniyle eşleştirilerek seçilir.
Motor teşhisi ile makina teşhisi.
Caterpillar motor taşıyan başka bir markada Cat ET motor ECM'siyle kullanılabilir. Makinanın diğer kontrol üniteleri farklı olabilir. Cat makinada da hangi ECM'lerin görünür olduğu seri numarası, donanım ve ET sürümüne göre değişir.
Test, kalibrasyon ve programlama.
Her ECM aynı servis işlemlerini sunmaz. Bir teşhis bağlantısının çalışması programlama yetkisinin bulunduğunu göstermez. Yazılım, lisans ve ilgili işlem erişimini cihaz seçiminde birlikte değerlendirelim.
Perkins uygulaması ayrı yazılımdır.
Perkins elektronik motorlarında EST kullanılır. Cat ET ve Perkins EST ayrı uygulamalardır; bu setin arayüz nesli EST tarafından destekleniyorsa uygun motor kablosuyla ayrıca değerlendirilebilir. Genel Caterpillar marka listesine Perkins'in bütün motorları eklenmez.
Sık sorulan sorular
Bütün Caterpillar modellerine bağlanır mı?
Elektronik kontrol ünitesi, ET uygulaması ve veri hattı uyumlu olmalıdır. Makina modeli ve seri numarasıyla hangi ECM ve işlemlerin desteklendiği belirlenir; bu eşleşmeyi her yıl ve seri için ayrıca kontrol ederiz.
9-pin ve 14-pin için hangi kablo gerekir?
CA3 üretici referansı 457-6114 iki servis soket tipini kapsayan data-link kablosudur; bilgisayar tarafında 370-4617 USB kablosu bulunur. Setinizin arayüz ve kablo nesliyle eşleştirilir.
Yazılım ve bilgisayar sete dahil mi?
Cat ET lisansı, bilgisayar ve kablo kalemleri teslimat kapsamından ayrı değerlendirilir. Gereken ekipmanı ve siparişte dahil olan kalemleri birlikte netleştirelim.
Uyumlu bağlantı setinden farkı nedir?
Bu sette Caterpillar üretimi CA3 arayüzü bulunur. CA3 uyumlu bağlantı setinde ise Caterpillar dışı üretim, CA3 ile uyumlu bir arayüz kullanılır. İki set de Cat ET ile kullanılır; servis kapsamınıza uygun olanı birlikte belirleriz.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün
- Caterpillar diagnostik seti — Caterpillar üretimi CA3 arayüzü
- Yazılım
- Cat Electronic Technician (ET)
- Bağlantı
- Arayüz nesline uygun USB + servis kablosu
- Servis soketi
- Modeline göre 9-pin / 14-pin
- Kapsam
- ET'nin tanıdığı motor ve makina ECM'leri
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Paket ve yazılım kapsamı
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
- Cihaz ve bağlantı kabloları
- Yazılım, sürüm ve lisans kapsamı
- Bilgisayar ve işletim sistemi gereksinimleri
- Kurulum ve kullanım desteğinin kapsamı
SERVİS KAPSAMINIZA UYGUN MU?
Servis kapsamınızı
birlikte değerlendirelim.
Hizmet verdiğiniz markaları, modelleri ve yapmak istediğiniz işlemleri paylaşın. Mevcut ekipmanınıza göre cihaz, yazılım ve bağlantı ihtiyacını birlikte belirleyelim.
Caterpillar diagnostik seti (orijinal)Satıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
Cihaz ve bağlantı ilişkisi
Cihazınız için bağlantı seçenekleri.
Bağlantı seçenekleri ürün açıklamalarındaki model, cihaz ucu ve servis soketi koşullarına göre seçilir. Her varyantta aynı kablo gerekmez.
