Doğru uç. Doğru bağlantı.
P-DIAG 3 PRO’yu uygun Cummins motor servis noktasına bağlamak için motor adaptörü. Marka kadar Cummins ECM ve bağlantı soketi belirleyicidir.
Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
POYRAZ EPC / Bağlantı ekipmanı

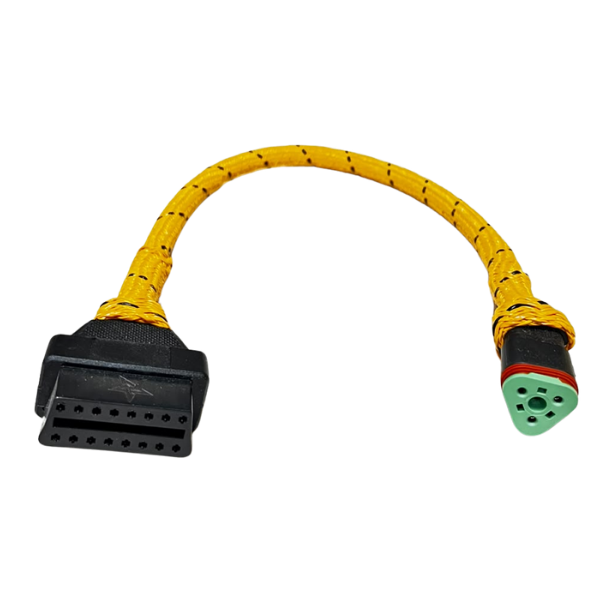

Cummins motor soketi
P-DIAG 3 PRO’yu uygun Cummins motor servis noktasına bağlamak için motor adaptörü. Marka kadar Cummins ECM ve bağlantı soketi belirleyicidir.
Hangi markalar için?
- Cummins
- POYRAZ EPC
- SANY
- Hyundai
Marka adları kullanım grubunu gösterir. Kesin kablo seçimi aşağıdaki bağlantı koşullarına göre yapılır; marka içindeki bütün modeller aynı soketi kullanmaz.
Gerekli yazılımP-DIAG 3 PRO + uyumlu Cummins motor uygulaması
- Ürün grubu
- Bağlantı ekipmanı
- Marka / ürün ailesi
- POYRAZ EPC
- Seçim için gerekli bilgi
- Cihaz modeli ve bağlantı soketi
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Hangi bağlantı için gerekli?
Önce cihazınızı ve makina/araç uygulamasını bulun; ardından servis soketi ve gerekli bağlantı düzenini eşleştirin.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Cummins elektronik motor / ECM | Motor üzerindeki J1939 servis noktası | Uyumlu motor uygulaması ve üç pin servis bağlantısı için uygun kablo düzeni gerekir. Cummins’in J1939 belgesi motor tarafı üç pin servis noktasını tarif eder; satıştaki adaptörün pin ve besleme düzeni ayrıca eşleştirilir. |
| SANY SY235H / SY385C · Cummins varyantları | QSB6.7 / QSL9 motor uygulaması | Motor kapsamı örnekleri. Motor üzerindeki servis soketi bu adaptörle eşleşiyorsa kullanılır; bu modellerin bütün seri numaralarında aynı kabin soketi olduğu anlamına gelmez. |
| Hyundai HX300L / HX300NL / HX300ANL · Cummins varyantları | QSB6.7 / B6.7 motor uygulaması | İlgili Cummins motorlu seçenekte motor/ECM teşhisi. Makina servis soketi, veri yolu ve adaptör bağlantısı birlikte eşleşmelidir. |
| Cummins INLINE 6 setleri | DB25 cihaz tarafı bağlantı | Bu P-DIAG adaptörü INLINE 6 DB25 kablosu değildir. INLINE 6 kılavuzundaki 3165141/4919797 farklı bağlantı düzenleridir; doğrudan eşdeğer sayılmaz. |
Kablo bağlantıyı tamamlar; teşhis fonksiyonlarını cihaz, yazılım ve ilgili kontrol ünitesi belirler. Listelenen OEM referansları bağlantı ihtiyacını açıklar; satıştaki parça için doğrulanmış eşdeğerlik veya paket içeriği beyanı değildir.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
P-DIAG 3 PRO + uyumlu Cummins motor uygulaması gerekir. Kablo tek başına marka/model desteği veya yazılım lisansı sağlamaz.
Bağlantı görevi ve gereken ekipman
Motor servis bağlantısı / cihaz tarafı OBD. P-DIAG 3 PRO + uyumlu Cummins motor uygulaması ile kullanılır. Kullanım grubuna uygun teşhis arayüzü, bilgisayar bağlantısı ve makina/araç kablosu birlikte gerekir.
Soket aynı görünse de bağlantı farklı olabilir.
Servis soketinin biçimi yanında pin dizilimi, veri yolu ve cihaz tarafı bağlantısı eşleşmelidir. Uyumsuz parça bağlantıyı sağlamaz; model ve soket bilgisiyle doğru kabloyu seçelim.
Siparişte doğru parçayı birlikte seçelim.
Kullanacağınız cihazı, makina/araç modelini ve mevcut bağlantı noktasını belirtin. Teknik ekibimiz gereken ana kablo ve ara adaptörü birlikte belirlesin. Görseldeki temsili ortam teslimat veya uyumluluk kanıtı değildir.
Sık sorulan sorular
Bu kablo hangi model için gerekli?
Cummins elektronik motor / ECM: Uyumlu motor uygulaması ve üç pin servis bağlantısı için uygun kablo düzeni gerekir. Cummins’in J1939 belgesi motor tarafı üç pin servis noktasını tarif eder; satıştaki adaptörün pin ve besleme düzeni ayrıca eşleştirilir. Diğer kullanım ve bağlantı koşulları yukarıdaki tabloda yer alır.
Kablo tek başına teşhis yapar mı?
Hayır. Uygun teşhis arayüzü, yazılım ve kontrol ünitesi bağlantısı gerekir. Bu ürün bağlantı ekipmanıdır; lisans veya yeni model desteği sağlamaz.
Setimdeki başka kablonun yerine kullanabilir miyim?
Cihaz ucu, servis soketi ve pin düzeni eşleşmelidir. Aynı marka veya benzer soket görüntüsü eşdeğerlik anlamına gelmez; bağlantı görevine göre seçim yapılır.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün grubu
- Bağlantı ekipmanı
- Bağlantı görevi
- Motor servis bağlantısı / cihaz tarafı OBD
- Uygulama
- P-DIAG 3 PRO + uyumlu Cummins motor uygulaması
- Model seçimi
- Servis soketi, cihaz ucu ve pin düzeni
- Teslimat
- Siparişte belirtilecek kablo/adaptör kalemleri
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Bağlantı kapsamı
Teslim edilecek kablo veya adaptör kapsamını sipariş öncesinde birlikte doğrulayalım. Ürün fotoğrafı tek başına paket içeriği listesi değildir.
- Cihaz modeli ve kablonun iki ucundaki soketler
- Pin dizilimi ve kullanılacak bağlantı
- Adaptör ihtiyacı ve teslim edilecek parçalar
SERVİS KAPSAMINIZA UYGUN MU?
Bağlantı ihtiyacınızı
birlikte değerlendirelim.
Servisinizde kullandığınız cihazı, bağlantı yapılacak modeli ve soketi belirtin. Gerekli kabloyu birlikte belirleyelim.
Cummins motor soketiSatıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
Cihaz ve bağlantı ilişkisi
Bu bağlantı için cihaz seçenekleri.
Bağlantı seçenekleri ürün açıklamalarındaki model, cihaz ucu ve servis soketi koşullarına göre seçilir. Her varyantta aynı kablo gerekmez.
