Doğru uç. Doğru bağlantı.
Mercedes C4 / SDconnect arayüzünü 16 pin araç teşhis soketine bağlayan ana kablo. C4 cihaz ucu ve aracın teşhis soketi birlikte eşleşir.
Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Mercedes-Benz / Bağlantı ekipmanı

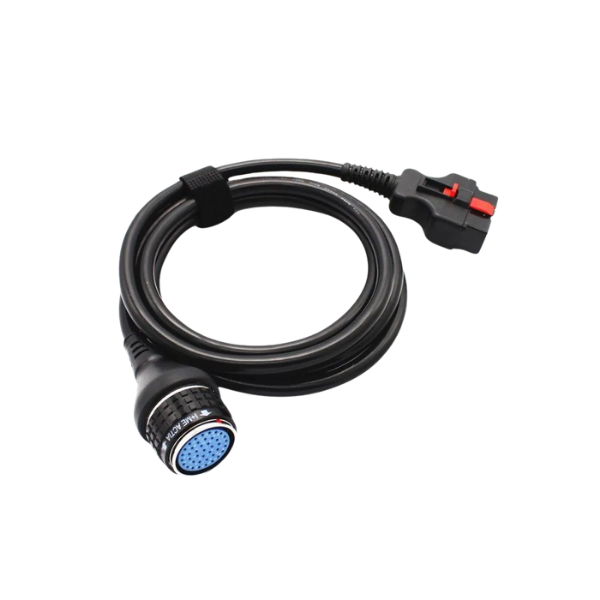

Mercedes C4 OBD kablosu
Mercedes C4 / SDconnect arayüzünü 16 pin araç teşhis soketine bağlayan ana kablo. C4 cihaz ucu ve aracın teşhis soketi birlikte eşleşir.
Hangi markalar için?
- Mercedes-Benz
Marka adları kullanım grubunu gösterir. Kesin kablo seçimi aşağıdaki bağlantı koşullarına göre yapılır; marka içindeki bütün modeller aynı soketi kullanmaz.
Gerekli yazılımC4 / SDconnect + ilgili DAS/XENTRY ticari araç uygulaması
- Ürün grubu
- Bağlantı ekipmanı
- Marka / ürün ailesi
- Mercedes-Benz
- Seçim için gerekli bilgi
- Cihaz modeli ve bağlantı soketi
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Hangi bağlantı için gerekli?
Önce cihazınızı ve makina/araç uygulamasını bulun; ardından servis soketi ve gerekli bağlantı düzenini eşleştirin.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Actros / Arocs · 16 pin servis bağlantılı varyantlar | DAS / XENTRY araç teşhisi | 16 pin servis soketi bulunan varyantta kullanılır. C4 yazılımının ilgili elektronik nesli tanıması gerekir; kablo cihazın model kapsamını genişletmez. |
| Atego / Econic · 16 pin servis bağlantılı varyantlar | Ticari araç teşhis hattı | Soket tipi ve C4 cihaz ucuyla eşleşir. Eski 14 pin araçlarda bu kablo tek başına yeterli değildir. |
| 14 pin ağır vasıta servis soketi | C4 14 pin araç kablosu | Bu ürün 16 pin kablodur. 14 pin servis soketi için ayrı C4 kablosu kullanılır; fotoğraftaki cihaz tarafı yuvarlak çok pinli uç araç tarafı 14 pin değildir. |
| Yeni DoIP gerektiren uygulamalar | Arayüz / yazılım gereksinimi | OBD kablosu takılması eski C4'e DoIP özelliği kazandırmaz. Araç, cihaz ve yazılım nesli birlikte uygun olmalıdır. |
Kablo bağlantıyı tamamlar; teşhis fonksiyonlarını cihaz, yazılım ve ilgili kontrol ünitesi belirler. Listelenen OEM referansları bağlantı ihtiyacını açıklar; satıştaki parça için doğrulanmış eşdeğerlik veya paket içeriği beyanı değildir.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
C4 / SDconnect + ilgili DAS/XENTRY ticari araç uygulaması gerekir. Kablo tek başına marka/model desteği veya yazılım lisansı sağlamaz.
Bağlantı görevi ve gereken ekipman
C4 cihaz ucu → 16 pin OBD. C4 / SDconnect + ilgili DAS/XENTRY ticari araç uygulaması ile kullanılır. Kullanım grubuna uygun teşhis arayüzü, bilgisayar bağlantısı ve makina/araç kablosu birlikte gerekir.
Soket aynı görünse de bağlantı farklı olabilir.
Servis soketinin biçimi yanında pin dizilimi, veri yolu ve cihaz tarafı bağlantısı eşleşmelidir. Uyumsuz parça bağlantıyı sağlamaz; model ve soket bilgisiyle doğru kabloyu seçelim.
Siparişte doğru parçayı birlikte seçelim.
Kullanacağınız cihazı, makina/araç modelini ve mevcut bağlantı noktasını belirtin. Teknik ekibimiz gereken ana kablo ve ara adaptörü birlikte belirlesin. Görseldeki temsili ortam teslimat veya uyumluluk kanıtı değildir.
Sık sorulan sorular
Bu kablo hangi model için gerekli?
Actros / Arocs · 16 pin servis bağlantılı varyantlar: 16 pin servis soketi bulunan varyantta kullanılır. C4 yazılımının ilgili elektronik nesli tanıması gerekir; kablo cihazın model kapsamını genişletmez. Diğer kullanım ve bağlantı koşulları yukarıdaki tabloda yer alır.
Kablo tek başına teşhis yapar mı?
Hayır. Uygun teşhis arayüzü, yazılım ve kontrol ünitesi bağlantısı gerekir. Bu ürün bağlantı ekipmanıdır; lisans veya yeni model desteği sağlamaz.
Setimdeki başka kablonun yerine kullanabilir miyim?
Cihaz ucu, servis soketi ve pin düzeni eşleşmelidir. Aynı marka veya benzer soket görüntüsü eşdeğerlik anlamına gelmez; bağlantı görevine göre seçim yapılır.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün grubu
- Bağlantı ekipmanı
- Bağlantı görevi
- C4 cihaz ucu → 16 pin OBD
- Uygulama
- C4 / SDconnect + ilgili DAS/XENTRY ticari araç uygulaması
- Model seçimi
- Servis soketi, cihaz ucu ve pin düzeni
- Teslimat
- Siparişte belirtilecek kablo/adaptör kalemleri
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Bağlantı kapsamı
Teslim edilecek kablo veya adaptör kapsamını sipariş öncesinde birlikte doğrulayalım. Ürün fotoğrafı tek başına paket içeriği listesi değildir.
- Cihaz modeli ve kablonun iki ucundaki soketler
- Pin dizilimi ve kullanılacak bağlantı
- Adaptör ihtiyacı ve teslim edilecek parçalar
SERVİS KAPSAMINIZA UYGUN MU?
Bağlantı ihtiyacınızı
birlikte değerlendirelim.
Servisinizde kullandığınız cihazı, bağlantı yapılacak modeli ve soketi belirtin. Gerekli kabloyu birlikte belirleyelim.
Mercedes C4 OBD kablosuSatıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
Cihaz ve bağlantı ilişkisi
Bu bağlantı için cihaz seçenekleri.
Bağlantı seçenekleri ürün açıklamalarındaki model, cihaz ucu ve servis soketi koşullarına göre seçilir. Her varyantta aynı kablo gerekmez.
