Doğru uç. Doğru bağlantı.
Vocom I / II arayüzünü uygun 16 pin araç teşhis soketine bağlayan ana kablo. Volvo ve diğer Tech Tool uygulamalarında araç soketine göre seçilir.
Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Volvo / Bağlantı ekipmanı

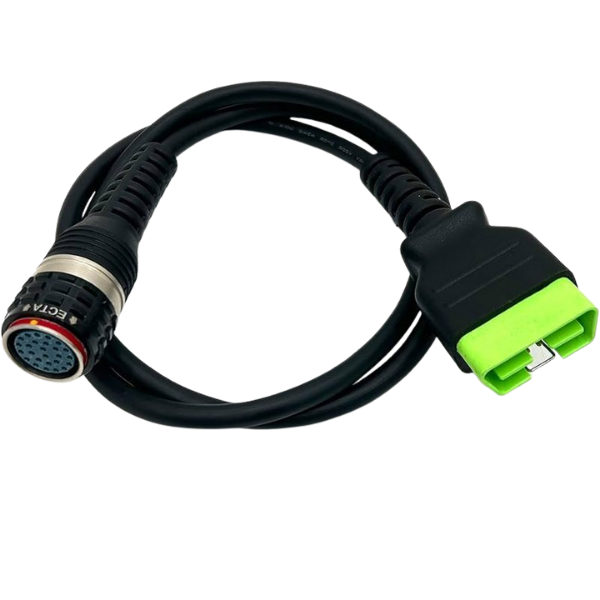

Volvo Vocom OBD2 kablosu
Vocom I / II arayüzünü uygun 16 pin araç teşhis soketine bağlayan ana kablo. Volvo ve diğer Tech Tool uygulamalarında araç soketine göre seçilir.
Hangi markalar için?
- Volvo
- Renault Trucks
- Mack
- UD Trucks
Marka adları kullanım grubunu gösterir. Kesin kablo seçimi aşağıdaki bağlantı koşullarına göre yapılır; marka içindeki bütün modeller aynı soketi kullanmaz.
Gerekli yazılımTech Tool + Vocom sürücüsü
- Ürün grubu
- Bağlantı ekipmanı
- Marka / ürün ailesi
- Volvo
- Seçim için gerekli bilgi
- Cihaz modeli ve bağlantı soketi
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Hangi bağlantı için gerekli?
Önce cihazınızı ve makina/araç uygulamasını bulun; ardından servis soketi ve gerekli bağlantı düzenini eşleştirin.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Volvo FH / FM / FMX / FE / FL · 16 pin varyantlar | Tech Tool araç teşhisi | Vocom I/II ve yazılımın tanıdığı uygulamada, doğru 16 pin servis soketi için kullanılır. Tüm araç yıllarında aynı kablo veya tüm Vocom nesillerinde aynı cihaz ucu varsayılmaz. |
| Renault Premium / Kerax / Magnum / T / C / K / D | Uygun Tech Tool araç projesi | 16 pin soket ve pin düzeni eşleşmelidir. Gereken düzende Volvo/Renault ara adaptörü eklenir; bu ana kablodan bütün Renault elektronik nesillerine destek çıkarılmaz. |
| Mack / UD · 16 pin servis bağlantılı uygulamalar | Uygun Tech Tool projesi | Yalnız ilgili yazılımın tanıdığı varyant ve servis soketiyle. Mack’in eski 6 pin, diğer araçların 9 pin servis noktaları için ayrı bağlantı gerekir. |
| 9 pin veya 6 pin araç noktası | 88894201 / 88890257 referansları | PTT kılavuzunda 16→9 adaptörü 88894201; 6→9 adaptörü 88890257 ve uygun 9 pin ana kablo ayrı tarif edilir. Satıştaki kabloya fotoğraftan OEM parça numarası atanmaz. |
| Volvo CE makina servis noktası | Ayrı makina bağlantısı | Vocom arayüzünün iş makinası desteği olması her makinada bu OBD kablosunun kullanılacağı anlamına gelmez. CE model/seri numarasına uygun servis kablosu seçilir. |
Kablo bağlantıyı tamamlar; teşhis fonksiyonlarını cihaz, yazılım ve ilgili kontrol ünitesi belirler. Listelenen OEM referansları bağlantı ihtiyacını açıklar; satıştaki parça için doğrulanmış eşdeğerlik veya paket içeriği beyanı değildir.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
Tech Tool + Vocom sürücüsü gerekir. Kablo tek başına marka/model desteği veya yazılım lisansı sağlamaz.
Bağlantı görevi ve gereken ekipman
Vocom cihaz ucu → 16 pin araç bağlantısı. Tech Tool + Vocom sürücüsü ile kullanılır. Kullanım grubuna uygun teşhis arayüzü, bilgisayar bağlantısı ve makina/araç kablosu birlikte gerekir.
Soket aynı görünse de bağlantı farklı olabilir.
Servis soketinin biçimi yanında pin dizilimi, veri yolu ve cihaz tarafı bağlantısı eşleşmelidir. Uyumsuz parça bağlantıyı sağlamaz; model ve soket bilgisiyle doğru kabloyu seçelim.
Siparişte doğru parçayı birlikte seçelim.
Kullanacağınız cihazı, makina/araç modelini ve mevcut bağlantı noktasını belirtin. Teknik ekibimiz gereken ana kablo ve ara adaptörü birlikte belirlesin. Görseldeki temsili ortam teslimat veya uyumluluk kanıtı değildir.
Sık sorulan sorular
Bu kablo hangi model için gerekli?
Volvo FH / FM / FMX / FE / FL · 16 pin varyantlar: Vocom I/II ve yazılımın tanıdığı uygulamada, doğru 16 pin servis soketi için kullanılır. Tüm araç yıllarında aynı kablo veya tüm Vocom nesillerinde aynı cihaz ucu varsayılmaz. Diğer kullanım ve bağlantı koşulları yukarıdaki tabloda yer alır.
Kablo tek başına teşhis yapar mı?
Hayır. Uygun teşhis arayüzü, yazılım ve kontrol ünitesi bağlantısı gerekir. Bu ürün bağlantı ekipmanıdır; lisans veya yeni model desteği sağlamaz.
Setimdeki başka kablonun yerine kullanabilir miyim?
Cihaz ucu, servis soketi ve pin düzeni eşleşmelidir. Aynı marka veya benzer soket görüntüsü eşdeğerlik anlamına gelmez; bağlantı görevine göre seçim yapılır.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün grubu
- Bağlantı ekipmanı
- Bağlantı görevi
- Vocom cihaz ucu → 16 pin araç bağlantısı
- Uygulama
- Tech Tool + Vocom sürücüsü
- Model seçimi
- Servis soketi, cihaz ucu ve pin düzeni
- Teslimat
- Siparişte belirtilecek kablo/adaptör kalemleri
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Bağlantı kapsamı
Teslim edilecek kablo veya adaptör kapsamını sipariş öncesinde birlikte doğrulayalım. Ürün fotoğrafı tek başına paket içeriği listesi değildir.
- Cihaz modeli ve kablonun iki ucundaki soketler
- Pin dizilimi ve kullanılacak bağlantı
- Adaptör ihtiyacı ve teslim edilecek parçalar
SERVİS KAPSAMINIZA UYGUN MU?
Bağlantı ihtiyacınızı
birlikte değerlendirelim.
Servisinizde kullandığınız cihazı, bağlantı yapılacak modeli ve soketi belirtin. Gerekli kabloyu birlikte belirleyelim.
Volvo Vocom OBD2 kablosuSatıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
Cihaz ve bağlantı ilişkisi
Bu bağlantı için cihaz seçenekleri.
Bağlantı seçenekleri ürün açıklamalarındaki model, cihaz ucu ve servis soketi koşullarına göre seçilir. Her varyantta aynı kablo gerekmez.
