Weichai / Diagnostik cihaz
Weichai elektronik motorları için DiagSmart teşhis çözümü. Shacman X3000 / X6000 ve Weichai motorlu diğer araçlarda önce motoru, ardından ECU ve servis bağlantısını seçin.
Araç markası değil, motordaki Weichai/Baudouin elektronik proje uyumu belirleyicidir. Aynı aracın Cummins, başka üretici veya mekanik motorlu varyantları bu kapsama girmez.
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Shacman'dan otobüs ve endüstriyel motor uygulamalarına kadar önce gerçek motor/ECU eşleşmesini bulun. DiagSmart motor teşhisi ile aracın bütün elektronik sistemlerini aynı kapsamda sunmuyoruz.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Shacman X3000 · Weichai motorlu varyant | Weichai WP13 · DiagSmart motor projesi | Weichai motor ECU teşhisi. Aynı serinin Cummins motorlu seçenekleri için Cummins teşhis sistemi gerekir. |
| Shacman X6000 · İlgili WP13 varyantı | Weichai WP13 · ECU'ya uygun DiagSmart | Motor arıza ve çalışma verileri; üretim yılı, emisyon, ECU ve yazılım projesi birlikte seçilir. |
| Shacman / FAW / Foton · Weichai elektronik motorlu araçlar | Bosch EDC7 / EDC17 veya Weichai WISE · İlgili proje | Motor kodu ve kontrol ünitesi uygunsa motor teşhisi değerlendirilir. ABS, şanzıman ve diğer araç üniteleri otomatik kapsam değildir. |
| Thaco Bus TB120 | Weichai WP12.375N · DiagSmart | Weichai eğitim uygulamasındaki motor örneği; ilgili ECU ve yazılım projesiyle bağlantı seçilir. |
| Thaco Bus TB95S / TB82S / TB94CT | WP7.240E30 / WP5.180E30 / WP6.210 | Weichai motor eşleşmeleri; elektronik varyant ve uygun DiagSmart motor projesi gerekir. |
| Weichai WP3 / WP4.1 / WP7 / WP10 / WP12 / WP13 | Desteklenen elektronik ECU · DiagSmart | Motor ailesi başlangıç bilgisidir. Tam motor kodu, ECU ve yazılım sürümü kontrol edilerek fonksiyon seçilir. |
| Weichai motorlu iş makinası ve jeneratör | Desteklenen elektronik motor projesi | Motor arızaları ve çalışma verileri; makina kontrolü veya jeneratör panelinin bütün fonksiyonları ayrı kapsam olabilir. |
| Baudouin · Desteklenen elektronik motor projeleri | Uyumlu DiagSmart uygulaması ve cihaz nesli | Motor/ECU ve arayüz uyumu doğrulanarak seçilir; bütün Baudouin motorlarına genel destek verilmez. |
| 16-pin servis bağlantılı Weichai uygulaması | DiagSmart ana servis kablosu + USB | Araca uygun 16-pin ana kablo gerekir. Pin bağlantısı farklı motor/makina soketinde uygun adaptör seçilir; her OBD kablo eşdeğer değildir. |
Motorun makinada bulunması ile bütün makina kontrol ünitelerine erişim aynı şey değildir. Aşağıdaki motor eşleşmeleri bağlantı seçimine rehber olur; işlem kapsamı ECU, yazılım ve kabloya göre belirlenir.
İşlem ve kullanım kapsamı
Uyumlu DiagSmart yazılımı, cihaz sürücüsü ve motor servis kablosu gerekir. Çevrim içi kalibrasyon/programlama erişimi cihaz alımından ayrı değerlendirilir.
Shacman X3000 ve X6000 için WP13 örnekleri bulunur. FAW ve Foton'da da Weichai elektronik motorlu ilgili uygulamalar değerlendirilir. Aynı araç adının başka motorla üretilmesi bu setin o motora bağlandığı anlamına gelmez.
DiagSmart ile desteklenen ECU'da arıza bilgisi, motor kimliği ve çalışma verileri incelenir. Aktif test, enjektör ve egzoz sonrası işlem fonksiyonları motor projesi ile erişim şartlarına göre kullanılır.

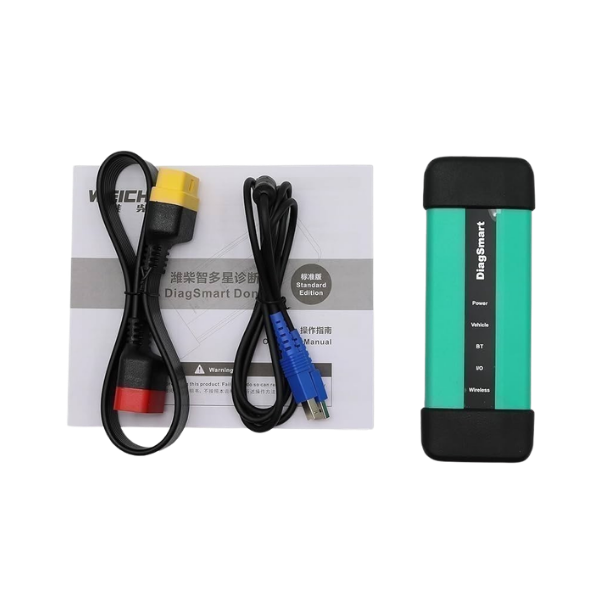

Bilgisayar için USB, araç için DiagSmart'a uygun ana servis kablosu gerekir. 16-pin soketli uygulamada doğru pin bağlantılı kablo seçilir. İş makinası, motor test tezgâhı veya jeneratör soketi farklıysa motor/ECU'ya uygun adaptör ve gerektiğinde besleme bağlantısı kullanılır.
USB ve kablosuz seçenekler DiagSmart donanım nesline göre değişir. Çevrim içi işlemler, kalibrasyon dosyaları ve programlama erişimi teşhisten ayrı koşullara bağlıdır. Cihazla birlikte sınırsız çevrim içi yetki vaat edilmez.
Mekanik motorlar ve ayrı servis aracı gerektiren özel gaz/jeneratör projeleri ayrıca değerlendirilir. Aynı WP motor adı bütün ECU ve yakıt varyantlarında aynı bağlantıyı ifade etmez.
Motor etiketi ve araç/model bilgisinden başlayarak yazılım, bağlantı ve yapacağınız işlem kapsamını Poyraz EPC ile birlikte belirleyebilirsiniz.
İlgili Weichai WP13 elektronik motorlu varyantlar doğru ECU projesi ve bağlantıyla değerlendirilir. Cummins motorlu Shacman varyantları bu setin Weichai kapsamına girmez.
Hayır. Bu markalarda yalnız uygun Weichai elektronik motorlu varyantlar motor teşhisi kapsamında değerlendirilir.
USB bilgisayar kablosu ve DiagSmart'a uygun ana servis kablosu gerekir. 16-pin dışındaki veya pin bağlantısı farklı makina/motor uygulamalarında uygun ek adaptör kullanılır.
Programlama ve çevrim içi kalibrasyon ECU, lisans, yetki ve uygun dosya erişimine bağlıdır. Teşhis bağlantısının çalışması bunları otomatik olarak sağlamaz.
Teknik çerçeve
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
