Doğru bağlantıyla başlayın.
Model adı, seri numarası ve servis soketi üzerinden uygun kabloyu seçiyoruz. Kurulumda yazılım projesi ve bilgisayar sürücüsünü birlikte eşleştiriyoruz.

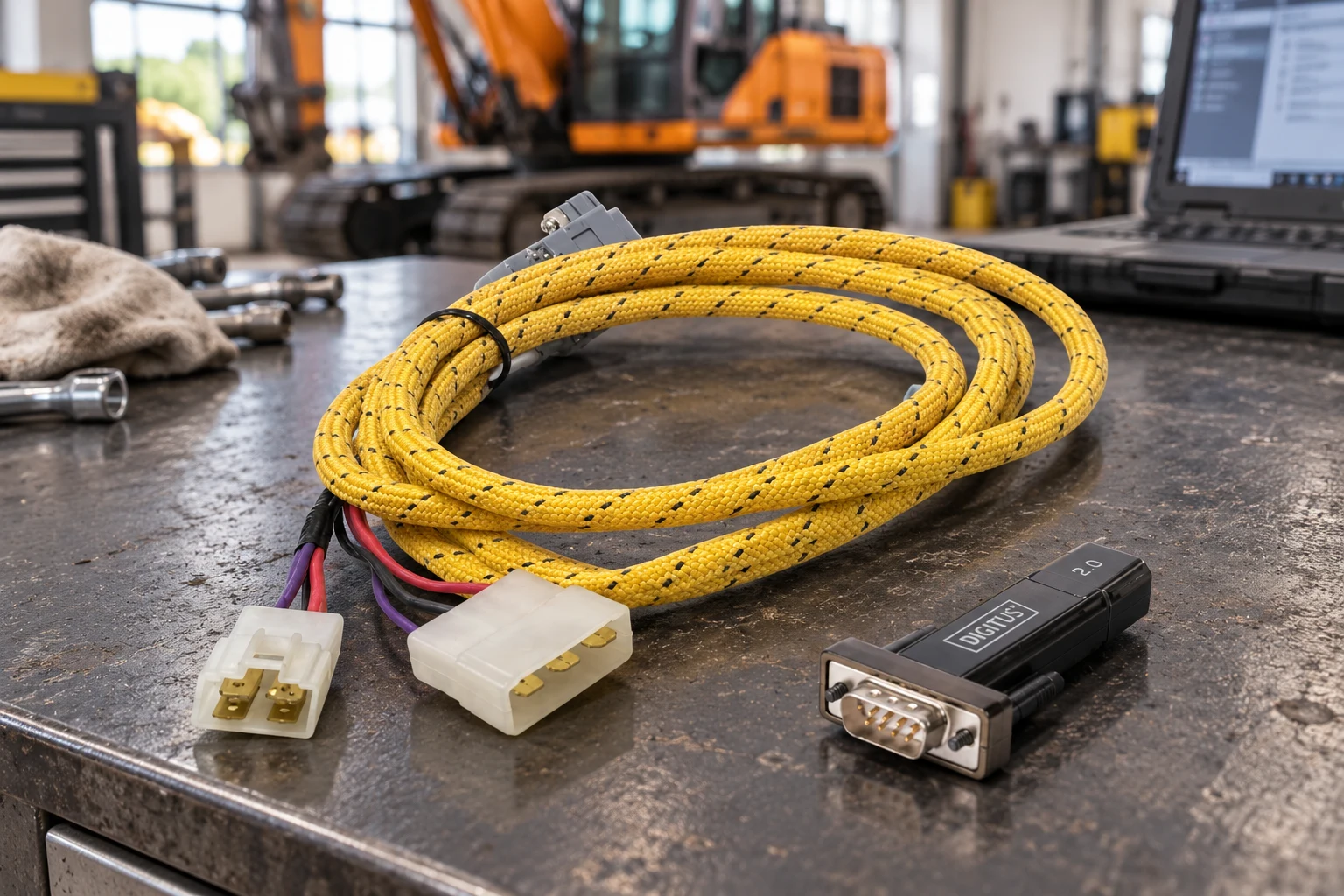

Temsili tanıtım sahnesi · Orijinal ürün fotoğrafları aşağıdaki galeride.
Servis ve yedek parça firmaları için profesyonel ekipman
Hitachi / Bağlantı ekipmanı

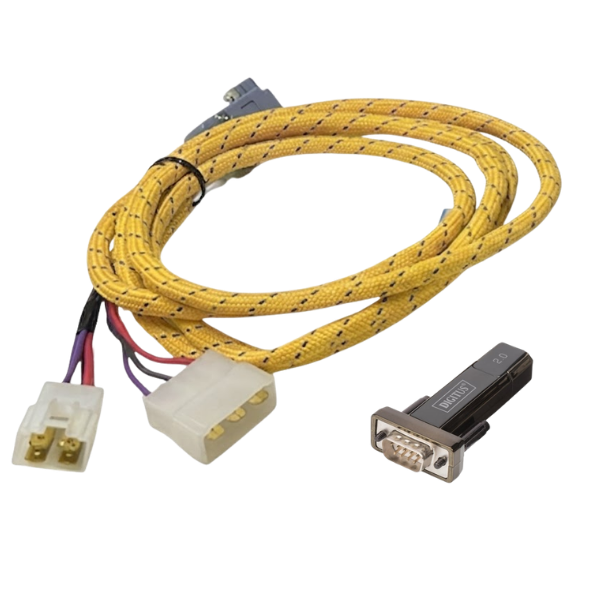

Hitachi servis kablosu
Hitachi ekskavatörlerin seri servis bağlantısı için makina tesisatı ve USB–RS232 bağlantı çözümü. Eski ve yeni ZAXIS soket tiplerini doğru eşleştirerek PC teşhis uygulamasına bağlantı kurun.
Hangi markalar için?
- Hitachi
Bu ürün bağlantı ekipmanıdır. Sarı kablo kılıfı veya fiziksel soket benzerliği pin dizilimi uyumu kanıtı değildir; makina portu ve seri bağlantı tipiyle seçilir.
Gerekli yazılımMPDr / Dr.ZX · Uyumlu seri haberleşme uygulaması
- Ürün grubu
- Bağlantı ekipmanı
- Marka / ürün ailesi
- Hitachi
- Seçim için gerekli bilgi
- Cihaz modeli ve bağlantı soketi
Servis kapsamınıza ve mevcut ekipmanınıza uygun cihaz, bağlantı ve kullanım desteği için teknik ekibimizle görüşün.
Marka · Model · Sistem
Hangi marka ve modellere bağlanır?
Makina veya seri grubunu bulun; erişilecek sistem ile gerekli bağlantıyı aynı satırda görün.
Servis verdiğiniz modelleri aşağıdaki kapsamla karşılaştırın; yazılım, sistem ve bağlantı koşullarını birlikte değerlendirin.
| Model / aile | Sistem / yazılım | Bağlantı ve kapsam koşulu |
|---|---|---|
| Hitachi ZX-1 / C-Series | MCX / ICX seri teşhis | 4-pin makina servis ucu gereken bağlantı. MCX kabin/fusebox, ICX veri indirme bağlantısı farklı konumda olabilir; doğru tesisat kolu seçilir. |
| Hitachi ZX200-3 / ZX240-3 / ZX270-3 | Dr.ZX / MPDr · Kabin kontrol bağlantısı | Üretici bağlantı çiziminde 3108613 tesisatı. Bu numara bağlantı türü referansıdır; satılan kablonun orijinal parça numarası iddiası değildir. |
| Hitachi ZX225US-3 / ZX225USR-3 | Makina kontrol seri bağlantısı | US/USR bağlantı yeri ve makina soketi üzerinden seçilir. Uygun yazılım projesi ve COM port gerekir. |
| Hitachi ZX-3 / ZX-5 / ZW serileri | MPDr · Uygun seri bağlantısı | Servis bağlantısında 3108613 tesisat, 4668565 interlink cross kablo ve USB–seri bağlantı örneği bulunur. Kablo ucunun makinadaki 6-pin soketle eşleşmesi gerekir. |
| Hitachi ZX-6 / G-Series MC/ECM | MPDr · Makina teşhis portu | 6-pin makina portuna uygun tesisatla. Isuzu DCU için gereken ayrı 8-pin bağlantının yerine kullanılmaz. |
| USB bağlantılı Windows bilgisayar | USB–RS232 sürücü / COM port | Doğru USB–seri sürücüsü ve MPDr'de aynı COM seçimi. Kablo tek başına yazılım lisansı veya bütün kontrol ünitelerine erişim sağlamaz. |
Bu ürün bağlantı ekipmanıdır. Sarı kablo kılıfı veya fiziksel soket benzerliği pin dizilimi uyumu kanıtı değildir; makina portu ve seri bağlantı tipiyle seçilir.
İşlem ve kullanım kapsamı
Bağlantıdan
teşhise.
Bu ürün bağlantı ekipmanıdır. Sarı kablo kılıfı veya fiziksel soket benzerliği pin dizilimi uyumu kanıtı değildir; makina portu ve seri bağlantı tipiyle seçilir.
İşlem kapsamını ayrı seçin.
Arıza okuma, canlı veri, test ve kalibrasyon aynı erişim düzeyi değildir. Uygulanabilir fonksiyonlar ilgili kontrol ünitesi, yazılım sürümü ve yetkili erişime göre belirlenir.
Sık sorulan sorular
Hangi kablo gerekli?
Yukarıdaki model tablosunda bağlantı türleri ve doğrulanabilen kablo referansları yer alır. Soket, arayüz nesli ve pin dizilimi birlikte eşleştirilir.
Yazılım ve bütün kablolar pakete dahil mi?
Teslim edilecek yazılım, lisans/erişim ve kablo kalemleri seçilen pakette ayrıca belirtilir. Temsili görsel, paket içeriği veya lisans hakkı kanıtı değildir.
Teknik çerçeve
Seçimden önce
bilmeniz gerekenler.
- Ürün
- Hitachi servis kablosu
- Yazılım
- MPDr / Dr.ZX · Uyumlu seri haberleşme uygulaması
- Bağlantı
- USB–RS232 ve makina servis tesisatı
- Kapsam seçimi
- Model / seri, ECU, yazılım ve yapılacak işlem
Model ve sürüm bazındaki uygunluğu teknik ekibimizle doğrulayın.
Bağlantı kapsamı
Cihaz, kablo, bilgisayar ve yazılımın dahil olma durumu ürüne göre değişir. Kalem kalem paket içeriğini sipariş öncesinde netleştirelim.
- Cihaz ve bağlantı kabloları
- Yazılım, sürüm ve lisans kapsamı
- Bilgisayar ve işletim sistemi gereksinimleri
- Kurulum ve kullanım desteğinin kapsamı
SERVİS KAPSAMINIZA UYGUN MU?
Bağlantı ihtiyacınızı
birlikte değerlendirelim.
Servisinizde kullandığınız cihazı, bağlantı yapılacak modeli ve soketi belirtin. Gerekli kabloyu birlikte belirleyelim.
Hitachi servis kablosuSatıştan sonra da yanınızdayız
Cihazı seçtiniz.
Desteğiniz hazır.
Teknik ekibinizin kurulum, atölye ve müşteri sahasındaki cihaz kullanım soruları için bize ulaşın.
Teknik servis yaklaşımımızKurulum
Servisinizin cihaz ve yazılım kurulumunu birlikte planlayalım.
Kullanım eğitimi
Teknik ekibiniz ekipmanı ve diagnostik çalışma adımlarını tanısın.
Uzaktan destek
Müşteri işlerindeki bağlantı ve kullanım soruları için ekibimize ulaşın.
